本作品作者为第三届深圳科普成果展示大赛参赛单位/个人——圆点教育科技(深圳)工作室
拼搭式DIY显微镜
- 资源类 -
打开微观世界之门---通过显微镜看世界。今天介绍的这款拼搭式显微镜是我们工作室原创专利产品:从一块块零件和元器件拼搭建成,感受拼搭与发现的乐趣,既能在拼搭过程中了解显微镜内部结构,又能在搭建完成后探索微观世界,此款显微镜达到十倍的光学放大率,以及千倍的电子放大率;是一款兼顾科普和创意的产品。
本产品是借助激光切割技术,主框架的拼装板件是刻在一块木板上,方便取下,按照图纸拼接起来成为显微镜框架。整体框架设计既要兼顾拼搭的可操作性,也要兼顾拼搭后放大光路的形成,传动机械可实现微调等,主框架的设计改良十数版本。
借助纽扣电池式LED灯,不同焦距的物镜以及摄像模组,可以组装成一部精确的显微镜光学筒;通过拼搭显微镜光学筒内部,了解光学原理;筒镜的内壁设有多个导轨可连活动的芯片托架和光学芯片;通过改变图像传感器与物镜之间的距离,改变显微镜成像的放大倍数。
通过采样图像传感器将待观测物体的放大图像由光学信号转变为图像信号,有利于更加清晰地进行观察,起到较好的教学效果。

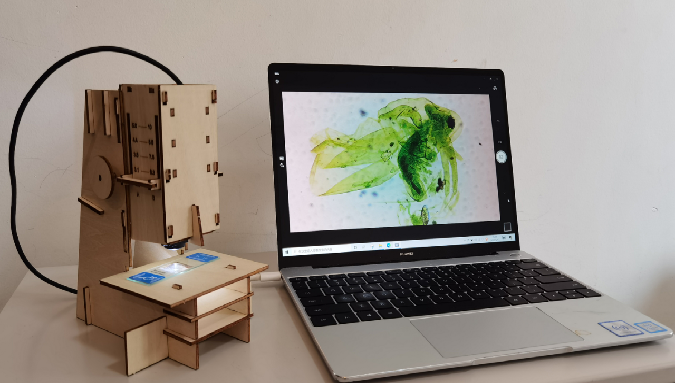

连接电脑看到的显微图片
经过更多小朋友体验,我们把显微镜进行了新的改进,实现摄像目视自由切换;用目镜替换摄像模组,可切换为肉眼直接观察模式,无需显示屏,随时随地,想看就看。
换上16倍目镜后可看到如下清晰的显微图片
